水平管式螺旋輸送機輸送面粉

水平管式螺旋輸送機介紹：

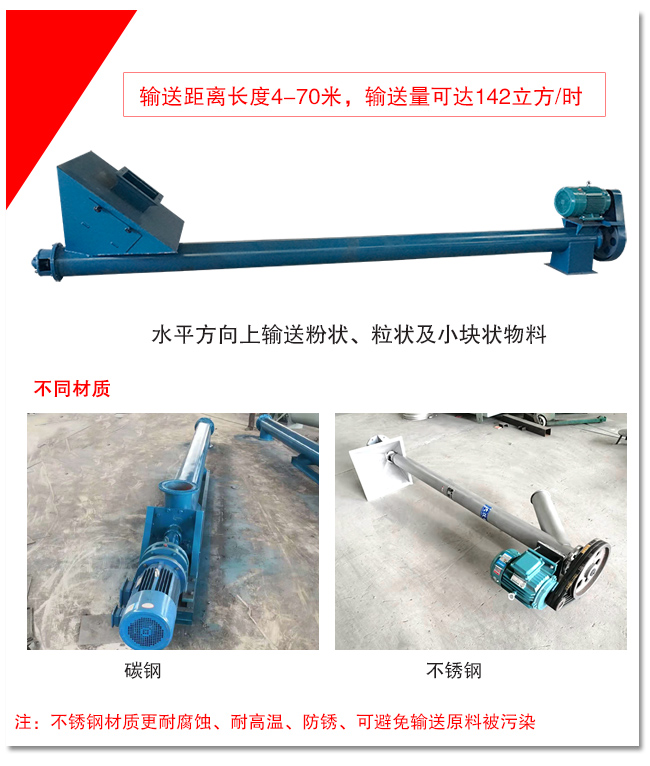

水平管式螺旋輸送機是工農業各部門機械化運輸工作的主要機組，可使運輸工作減輕勞動強度，提高工作效率，應用范圍很廣。適用于各行業，如建材、化工、電力、冶金、煤炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等，物料溫度小于200℃。螺旋機不適于輸送易變質的、粘性大的、易結塊的物料。

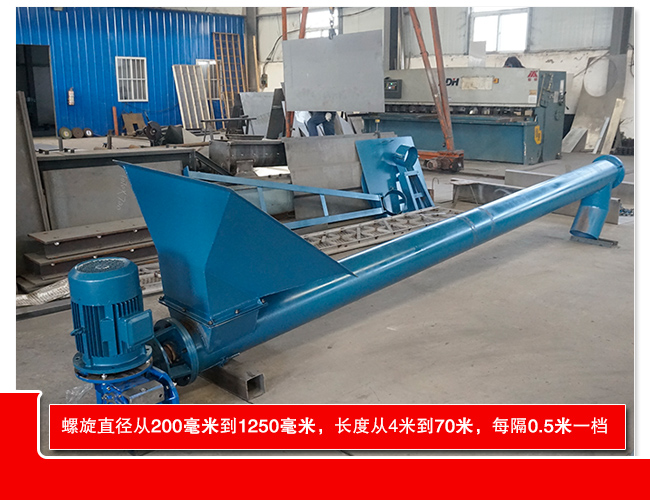

水平管式螺旋輸送機不宜輸送易變質的、粘性大的、易結塊的物料，因?yàn)檫@些物料在輸送時會粘結在螺旋上，并隨之旋轉而不向前移動或者在吊軸承處形成物料的積塞，而使螺旋機不能正常工作。管式螺旋輸送機螺旋直徑從200毫米到500毫米，共有五種規格，長度從4米到70米，每隔0.5米一檔，選型時符合標準公稱長度，特殊需要可在選配節中另行提出。

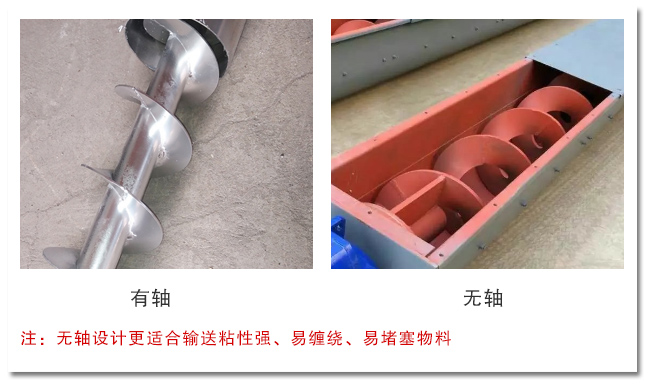

管式螺旋輸送機分類

1、無軸管式螺旋輸送機

可輸送顆粒狀、粉狀、濕的、糊狀物料、半流體、粘性物料、易纏繞、易堵塞物料、有特殊衛生要求的物料。

2、有軸管式螺旋輸送機

主要用于輸送一般常規物料，不易輸送粘黏物料，且具有一定的摩擦，對螺旋輸送機的耐磨性也有一定的要求。

水平管式螺旋輸送機型號及參數

1、GX管式螺旋輸送機

GX型水平管式螺旋輸送機是按照J(rèn)B/T679-95《螺旋輸送機》標準設計制造,是LS型螺旋輸送機的換代產品，適宜輸送顆粒度較小和粉狀物料，不適宜輸送易變質、黏性和易結塊的物料,可水平或垂直布置。

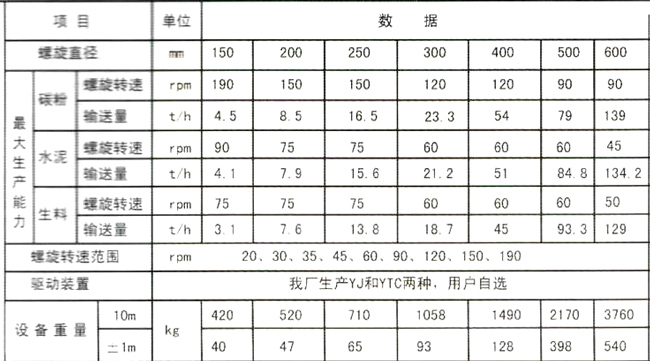

GX管式螺旋輸送機螺旋直徑有：150mm，200mm，250mm，300mm，400mm，500mm，600mm，其輸送量在5.6-93m3/h之間。

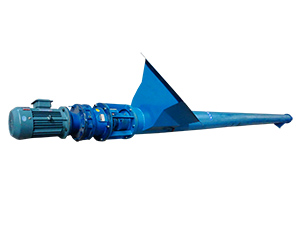

2、LS管式螺旋輸送機

LS水平管式螺旋輸送機LS是GX螺旋輸送機改良來的，最主要的改良就是吊軸承結構，物料更加流暢的通過適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等，物料溫度小于200℃，不適宜輸送易變質的、粘性大的、易結塊的物料。

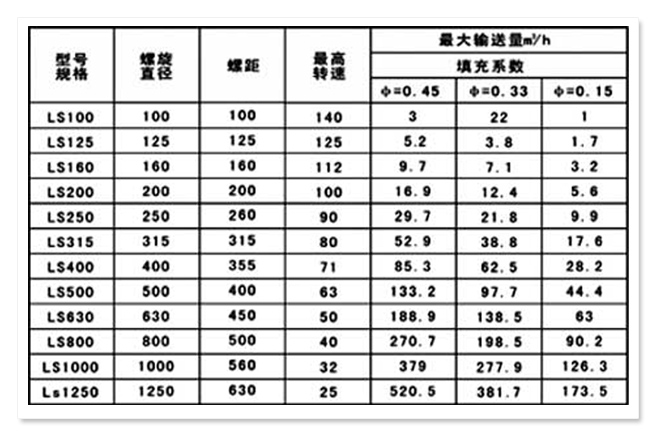

LS螺旋輸送機直徑由100mm～1250mm，共十二種規格,分為單驅動和雙驅動兩種形式，單驅動螺旋機長度可達40m(特大型30m)，雙驅動螺旋機采用中間斷開軸結構，長度可達80m(特大型60m)，螺旋機長度每0.5m一檔，可根據需要選擇，每小時輸送量為1.2-458m3/h。

注：　如果輸送傾斜角度過大請選用GX系列管式螺旋輸送機，或直接與我公司技術部門聯系進行單獨設計。

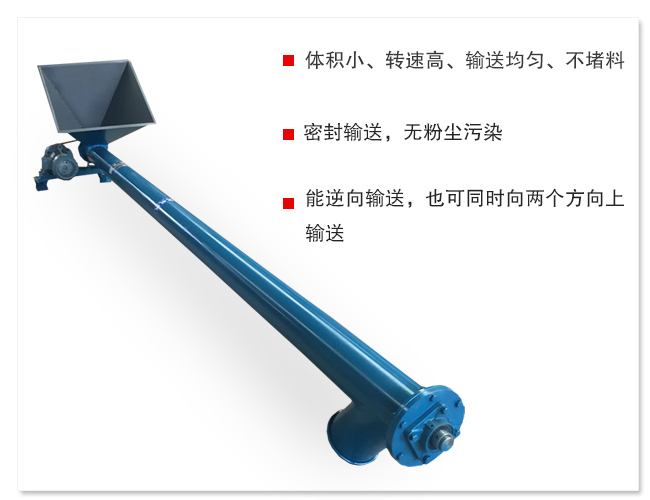

水平管式螺旋輸送機的特點：

1、整機體積小、轉速高、確?？焖倬鶆蜉斔汀?/p>

2、水平輸送距離可達70米，每小時輸送量高達142立方。

3、能實現密封輸送，有利于輸送易飛揚、熾熱的及氣味強烈的物料，可減少對環境的污染，改善工作環境。

4、水平管式螺旋輸送機可在其輸送線路上任一點進行裝卸，操作方便。

5、能逆向輸送，也可使一臺輸送機同時向兩個方向輸送物料，即集向中心或遠離中心。

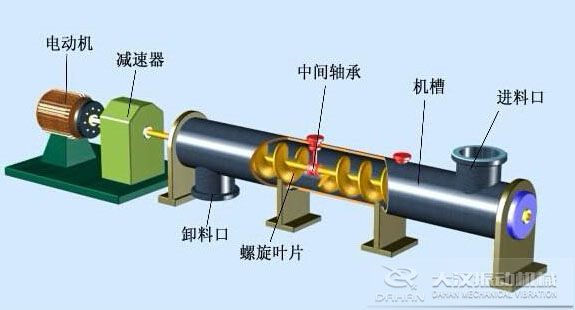

水平管式螺旋輸送機結構：

水平管式螺旋輸送機通常由螺旋機本體、進出裝置、驅動裝置三大部分組成。

螺旋機本體由頭節、中間節、尾節三種組成。一般情況下,出廠總裝時將中間節按長度長短依次排列,最長的中間節靠近頭節，相同 長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。

在頭節內裝有支推軸承承受軸向力，在中間節和尾節內裝有用軸承支承螺旋軸，此外，在尾節內還裝有可軸向移動的徑向軸承以補 償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋（S制法）和帶式螺旋（D制法）兩種。各螺旋軸之間采用法蘭式聯接， 保證了聯接軸的互換性，便于維修。

機蓋為瓦片式并用蓋扣夾緊在機殼上，若需改進密封性能，用戶可自行在機蓋與機殼間加防水粗帆布。

進、出料裝置有進料口,方型出料口，手推式出料口，齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進、出料口 位置時應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。

驅動裝置有ZQ系列減速器+Y系列電動機，YTC齒輪減速電機兩種。

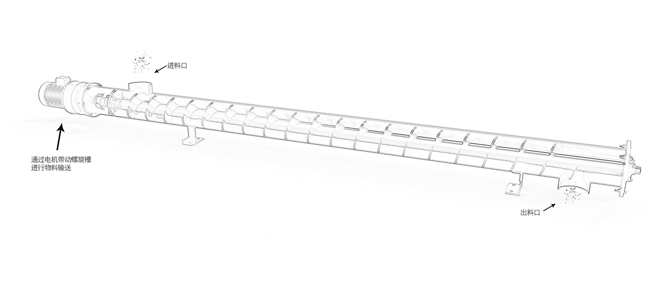

水平管式螺旋輸送機工作原理：

水平管式螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

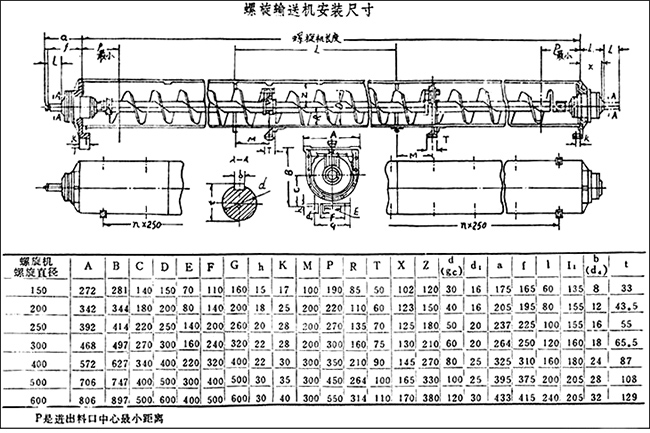

水平管式螺旋輸送機安裝示意圖：
